单螺杆泵结构形式特征
发布时间:2019年04月18日

单螺杆泵有两种类型:卧式和立式。

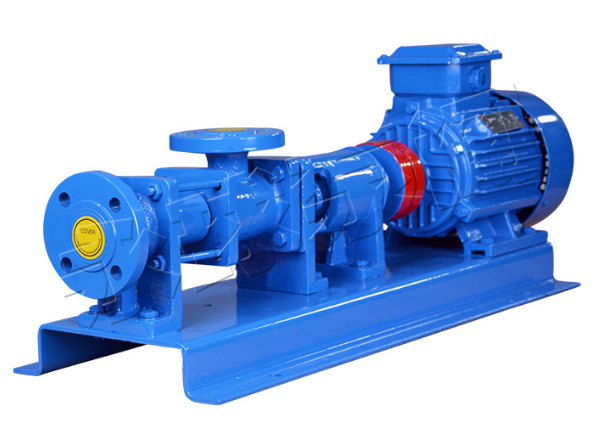

1、卧式单螺杆泵水平结构应用广泛,结构布局合理(见图4/3)。泵的吸管口和吸入室位于泵轴的末端。此时,泵轴封的密封压力为吸入压力,密封压力较低。可以减少泄漏的可能性。当输送的液体流动性差时,可采用较大尺寸的矩形吸入口,在吸入室中加入螺旋给料机,将输送的液体推进泵的工作腔,帮助泵吸入液体。

2。立式螺杆泵主要用于水下和潜水单螺杆泵。

单螺杆泵送料1定子2螺杆(转子)3螺杆绒面

单螺杆泵结构形式特征

(1)潜水泵浸在液体中。电机、减速器、轴承箱等泵的传动系统均置于液体表面以上。吸入管口和吸入室位于螺钉的下端。当泵工作时,吸管EL位于泵的下端,适于输送罐(柜)底部的泥沙,而排水室和排水管则位于泵轴密封的端部,轴封的密封压力为泵的排放压力,而泵轴密封的密封压力为泵的排放压力,而泵轴密封的密封压力则为泵的排放压力,而泵轴密封的密封压力为泵的排放压力,而泵轴密封的密封压力为泵的排放压力。增加了密封的难度(特别是当泵的排放压力很高时)。泵的浸没深度一般是泵本身的长度。当排放压力为2.4兆帕时,浸没深度为3-3.5米;当需要增加浸没深度时,需要长轴驱动,可使用刚性轴在浸没深度80米范围内旋转,需要柔性轴驱动进一步增加浸没深度(高达数百米)。

b。单螺杆式潜水电泵的泵体、电机和万向联轴器都浸入待输送的液体中,电机置于泵的下方,电机与离心泵直接相连,泵的转速与电机的转速相同。泵通过万向联轴器的末端直接从螺钉吸收液体,并从螺钉的上端向上排放液体。因此,潜水电泵没有长轴,可以节约钢材,不需要用轴密封,也没有泄漏问题,但需要采用专用的潜油电机。

单螺杆泵结构形式特征

潜水泵的深度是由泵的排放压力(水头)决定的,潜水泵不适合抽水泥沙,通常用于油田泵站原油,潜水深度可达1000 m。

三、当流量以相同的速度增加时,通过增大工作体积比,可以减少定子的磨损,缩短定子的使用寿命。目前,螺杆和泵套的应用还比较广泛。

碳钢、合金钢、不锈钢螺纹材料可采用空心结构加工成大直径螺杆。定子主要由橡胶制成,常用的有:天然橡胶(用于输送污水、泥浆、有机涂料等)、丁晴橡胶(用于运输石油、药品、食品、化妆品等)、丁晴橡胶(用于运输石油、药品、食品、化妆品等);氟橡胶(用于输送碳氢化合物、苯、烷烃溶剂等);氯磺化聚乙烯橡胶(用于输送酸、碱、油性纤维浆料等)。聚氨酯橡胶等
